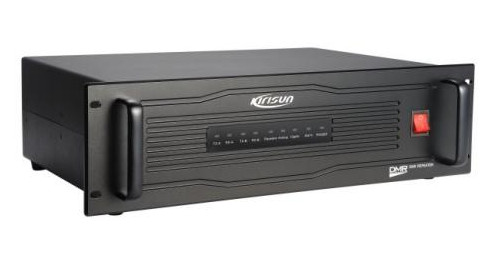

立訊公司研發推出的DMR數字中轉臺DR650，符合標準DMR協議，良好兼容其他DMR終端，支持?jǐn)?shù)字和模擬雙模式，實現模擬系統平滑過渡，支持IP互聯模式和構建數字同播網絡，可實現大區域、廣范圍的覆蓋應用。
12.5kHz信道間隔
頻率利用率為6.25kHz/路話
采用2-時隙TDMA技術體制
具有單呼、組呼、全呼及短消息、呼叫提示/遙暈/喚醒等數字信令的轉發功能
插話、監聽功能
PSTN接入功能
IP互聯功能
可以構建單載波多站的數字同頻同播網絡
可以構建單站多載波的小型數字集群系統
一般規格
頻段400－470MHz
信道容量9
信道間隔12.5KHz/25KHz
重量 Weight9.8KG
工作電壓DC13.8±20% 選配：AC 100—250V 50/60Hz
環境指標
工作溫度－30℃～＋60℃
存儲溫度－40℃～＋85℃
防水防塵/
ESD（靜電防護等級）IEC 61000-4-2（level 4）
±8kV（接觸放電）
±15kV（空氣放電）
美國**標準/
防濕/
沖擊和振動/
射頻指標
接收規格
頻率穩定度 (-25 to 55, 25 Ref)±1.5ppm
模擬靈敏度0.35uV/-116dBm(12 dB SINAD)
0.22uV/-120dBm(Type)
數字靈敏度0.22uV/-120dBm (BER 5%)
0.35uV/-116dBm (BER 1%)
互調TIA603C：75dB ETSI：70dB
鄰道選擇性TIA-603：60dB @ 12.5 kHz / 70dB @ 20/25 kHz
ETSI: 60dB @ 12.5 kHz / 70dB @ 20/25 kHz
共信道抑制12dB@12.5KHz, 8dB@25KHz
雜散抑制TIA603：70dB ETSI：70dB
傳導雜散發射－57dBm@ < 1GHz，－47dBm @> 1GHz
阻塞90dB
調制接收帶寬3.5KHz@12.5KHz, 7KHz@25KHz
額定音頻功率0.5W
額定音頻失真3％（Type）≤3%
交流聲與噪聲－35dB@12.5KHz －40dB@25KHz
音頻響應+ 1dB，－3dB
射頻指標
發射規格
頻率穩定度±1.5ppm
功率低功率：25W，高功率45W
交流聲與噪聲－40dB@12.5KHz －45dB@25KHz
傳導、輻射發射-36dBm@<1GHz, -30dBm@>1GHz
鄰道功率-60dB@12.5KHz,-70dB@25KHz
FM調制方式12.5KHz：11KΦF3E 25KHz：16KΦF3E
4FSK數字調制12.5KHz（data only）：7K6ΦFXD
12.5KHz（data＋voice）：7K6ΦFXE
4FSK調制精度5％@25℃, 10%@extreme temperature
調制頻偏限制2.5KHz@12.5KHz , 5KHz@25KHz
發射頻率拖動±100Hz
音頻響應＋1dB，－3dB
音頻失真3％（Type）
聲碼器類型AMBE＋2?
結構
顯示屏幕TFT LCD
主機尺寸 (高*寬*厚)Host Size132.5*485*342
主機面殼材料鋁型材
